Měření měrného náboje elektronu

Jedno­duché měření měrného náboje elektro­nu

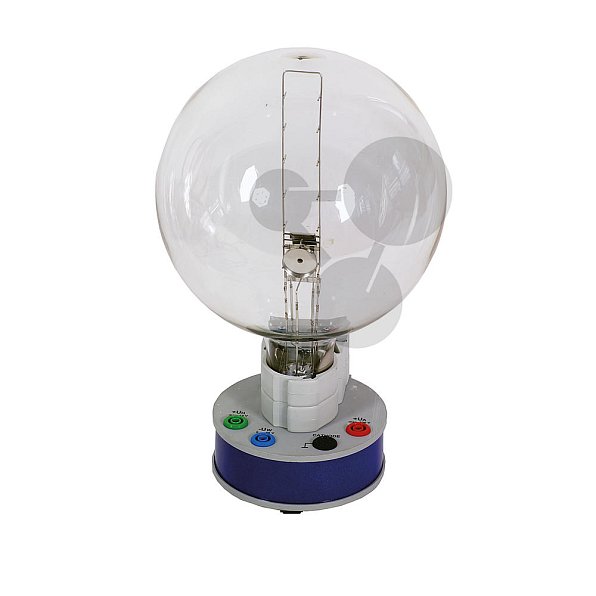

Pomocí měrné trubice lze kvanti­tativ­ně určovat měrný náboj elektro­nu. V kulo­vité baňce se nachází systém pro genera­ci elektro­nových paprsk­ů, který se skládá z nep­římo zahří­vané oxidové katody, z anody s otvo­rem a z Weh­nelto­va válce. Baňka kromě toho obsahu­je vzácný plyn (neon) se zbytko­vým tlakem cca 1,3 Pa. Elektro­ny ionizu­jí atomy plynu a ty začnou svítit. Podél dráhy letu elektro­nů tak vzniká viditel­ný paprse­k.
V homo­genním magne­tickém poli Helmhol­tzových cívek 109.620­1 se proud paprsků zakři­vuje na kruh. Kolimá­tory uvnitř trubice umožňu­jí přesné a bezpa­ralax­ní nasta­vení průměru kruhu paprsk­ů. Trubice je upevně­na na podstav­ci.
Techn­ické údaje:
Anodové napětí: +200 V­…300 V, topné napětí: 4 V…10 V AC/­DC; Wehnel­tovo napětí: 0… –50 V; anodový proud: <0,3 m­A; topný proud: 300 m­A…450 mA; průměr trajek­torie elektro­nů: 20 mm­…120 mm; vzdále­nost měřicích rysek: 20 mm; průměr baňky: 160 mm
Rozmě­ry: Celko­vá výška: 260 mm; základ­na: 115 mm x 115 mm x 35 mm
Hmotnos­t: 820 g
